НАБОР ЦИФРОВОГО ЛАЗЕРНОГО УРОВНЯ NIVEL SYSTEM NL500

TEMATEM NASZEJ AUKCJI JEST ZESTAW :

-NIWELATOR LASEROWY  NL500

(następca NL200 )

-CZUJNIK LASEROWY RD700 DIGITA

-STATYW SJJ1

-ŁATA LS-24

Specyfikacja techniczna:

• Źródło światła: laser czerwony (635 nm), wiązka widzialna
• Dokładność: ± 1,0 mm/10 m
• Zasięg pracy: 500 m (z czujnikiem laserowym)
• Wyznaczanie spadków: ± 10% (oś X, os Y)
• Skanowanie: 0-10°-45°-90°-180°
• Zakres samopoziomowania: ± 5°
• Zasilanie: akumulatorki litowo-jonowe
• Czas pracy: ok. 50 godzin !
• Klasa odporności: IP54
• Zakres temperatur pracy: -20°C do +50°C
• Wymiary: 206 x 206 x 211 mm
• Waga: 3,0 kg

Opis:

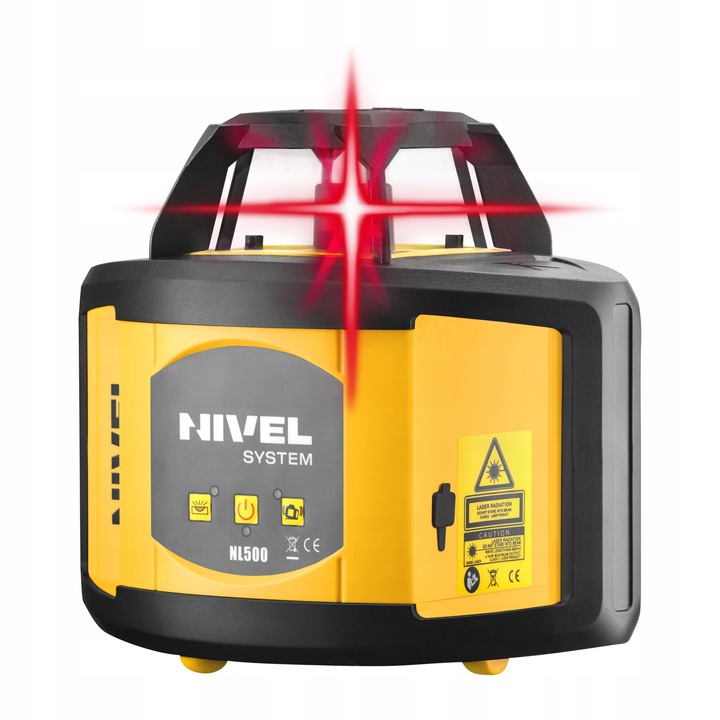

Rotacyjny niwelator laserowy Nivel System NL500 (z wiązką czerwoną) to szybkie i łatwe w użyciu narzędzie pomiarowe do realizacji prac poziomych - wewnątrz pomieszczeń (z widoczną wiązką lasera), jak i na otwartych przestrzeniach (z wykorzystaniem czujnika). Posiada Intuicyjny panel użytkownika – „włącz i pracuj!" Niwelacja nigdy dotąd nie byłą taka prosta. Dzięki NL500 każdy może dokonywać dokładnych pomiarów. Pozioma płaszczyzna laserowa, generowana przez niwelator, stanowi referencję dla niwelacji. Sprzęt doskonale zastępuję niwelator optyczny, pomiar jest jednoosobowy, a odczyt przewyższenia na łacie dokonujemy z najwyższą, milimetrową dokładnością. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie.

• wszystko widać gołym okiem - czerwony kolor lasera jest na tyle intensywny, że wewnątrz budynku zrzutowana na obiekt wiązka jest dobrze widoczna nawet w odległości kilkudziesięciu metrów od stanowiska
• jeszcze większy zasięg działania - pracę na otwartej przestrzeni w odległości 500 m (średnica) umożliwia czujnik laserowy, który usprawnia niwelację i podnosi jej dokładność
• szybkie samopoziomowanie - kompensator szybko i dokładnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany
• jednoosobowa obsługa - do obsługi niwelatora i wyznaczania różnicy wysokości wystarczy tylko jedna osoba

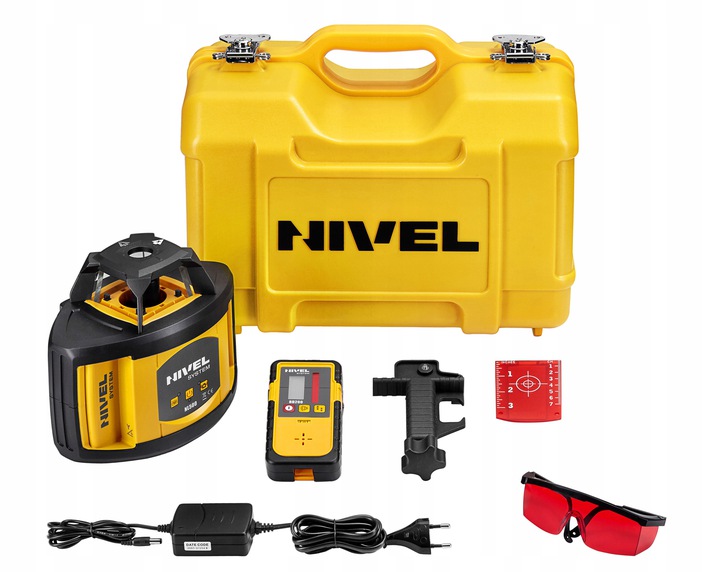

• wszystko w pakiecie - niwelator dostarczany jest standardowo z grupą praktycznych akcesoriów, wspierających prace (czujnik laserowy, uchwyt na łatę laserową, akumulatory, ładowarka, okulary laserowe, tarczka laserowa, kufer transportowy)
• praca w każdych warunkach - solidne zabezpieczenie głowicy obrotowej chroni ten najważniejszy element niwelatora przed uszkodzeniami mechanicznymi, a szczelna obudowa spełnia normę IP54, pozwalając pracować w deszczu i kurzu

Łatwe i szybkie pomiary

Niwelator NL500 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widoczna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo.

Uniwersalne zastosowanie

Sprzęt umożliwia pracę zarówno wewnątrz, jak i na zewnątrz. Sprzęt może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę, jak również przy wszelkich pracach wykończeniowych (sufity podwieszane, zabudowy, ścianki). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy).

Dokładny i niezawodny sprzęt

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjne poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym, jest dużo bardziej dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL500 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

Łatwa, wygodna obsługa

NL500 posiada intuicyjny panel sterowania. Całość obsługi ogranicza się do dwóch funkcji: włącz i pracuj – wyłącz (praca skończona). Laser zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania). Sprzęt można tajże zasilać bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

Niwelacja laserowa - pracuj szybciej, dokładniej i bez ograniczeń

NL500 jest bardzo prosty i szybki w użyciu. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie. Sprzęt automatycznie sam się spoziomuje. Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest wstanie pokryć swoim zasięgiem ponad 19 hektarów terenu. Pomiary różnicy wysokości dokonywane są przez jedną osobę stosując do tego celu czujnik laserowy z widocznymi nawet w słońcu wskazaniami. W przypadku pracy wewnątrz budynku, bardzo często stosowanie czujnika nie jest wymagane, gdyż wiązka laserowa jest widzialna. W tym przypadku możemy skorzystać z tarczki laserowej z podziałką milimetrową (na wyposażeniu lasera Nivel System).

Równanie terenu, budowa drogi, parkingu, prace brukarskie

Płaszczyzna laserowa generowana przez laser stanowi bazę referencyjną, za pośrednictwem której odkładać będziemy rzędne wysokościowe, a wszystko z wysoką, milimetrową dokładnością. Płaszczyzna ta może być pochylana w jednym lub dwóch kierunkach. Spadki ustawiane są manualnie (ręcznie). Na głowicy lasera znajduje się celownik do wpasowania w oś spadku. Ustawiając laser nad jednym punktem i namierzając go na drugi uzyskujemy linię/oś, wzdłuż której pochylana będzie płaszczyzna laserowa. Poprawne ustawienie lasera ułatwia funkcja pionownika laserowego, który generując punkt laserowy w dół zapewnia poprawną lokalizację niwelatora nad wymaganym punktem. Nie musimy przeliczać rzędnych, dodawać, odejmować - wystarczy tylko pochylić płaszczyzny zgodnie z wytycznymi w projekcie i zacząć pomiary. W dowolnym miejscu na budowie (w zasięgu działania lasera) - wiązka laserowa wskaże nam poprawne rzędne. Niwelator posiada funkcję alarmu przewyższenia. Jest to bardzo ważne w przypadku niestabilnego podłoża, na którym stoi laser. Osiadanie gruntu może spowodować niepożądane obniżanie linii referencyjnej, dlatego sprzęt może być stosowany nawet w najtrudniejszych warunkach terenowych. Ustawiając niwelator laserowy na statywie korbowym z podziałką na wysięgniku - płaszczyzna laserowa może być w łatwy i szybki sposób dostosowana do wymogów (wprowadzenie zmian wysokości - offset'ów). Wystarczy raz ustawić laser na budowie i kolejne wysokości podbudowy drogi zmieniać na statywie. Warto wspomnieć, że podobnie jak w przypadku pomiarów klasycznych, niwelator może stanowić bazę referencyjną do kontroli pracy maszyn. Montując laserowy czujnik maszynowy na maszcie lemiesza spycharki czy równiarki, czy ramieniu koparki - operator uzyskuje możliwość kontroli pracy w czasie rzeczywistym na podstawie wskazań z czujnika. Proste komunikaty: "podnieś łyżkę" lub "lemiesz", "opuść" oraz "jesteś na żądanej wysokości" pomagają operatorowi maszyny wykonywać pracę zgodnie z projektem. Jest to ogromne ułatwienie i zapewnia wzrost efektywności, wpływa na bezpieczeństwo robót i niezależność - operator sam kontroluje wykop, nie potrzebuje wsparcia geodety, nie ma potrzeby rozciągania linek, nabijania palików.

Budujemy dom z laserem NL500

NL500 doskonale przydaje się przy wszelkich pracach budowlanych. Wykorzystamy go już na wstępnych etapach budowy - równania działki czy zdjęcia warstw humusu. Kolejne etapy fundamentowania, prace murarskie, wylewanie posadzek - niwelator laserowy wskaże nam idealnie poziom, a także skosy (np. deskowanie pod schody). Niezbędny też będzie przy kolejnych pracach konstrukcyjnych i budowie dachu. Sprzęt posiada na obudowie nóżki i gniazdo śruby statywu do ustawienia go na boku i generowania płaszczyzny pionowej. Po zablokowaniu kompensatora uzyskujemy możliwość pracy z dowolnie pochyloną płaszczyzną. Bardzo przydatną funkcją jest skanowanie. Wiązka zawęża się, laser generuje wiązkę tylko tam, gdzie chcemy, a dodatkowo wiązka jest dużo bardziej widoczna. Możliwość pracy z wiązką pionową jest również przydatna przy obsadzaniu okien i drzwi, a także przy pracach instalatorskich. Dodatkowo na wyposażeniu standardowym znajdują się okulary laserowe polepszające widzialność lasera.

Niewątpliwie przy budowie domu dużym wyzwaniem są prace wykończeniowe. Trudno wyobrazić sobie obecnie wykańczania wnętrz bez stosowania profesjonalnego sprzętu pomiarowego. Układanie glazury, terakoty, zabudowy z karton-gipsu - w różne geometryczne kształty, sufity podwieszane, sztukateria, tapetowanie, zabudowa szafkami wnękowymi i kuchennymi - te prace muszą być wykonane dokładnie, co do milimetra. Tutaj laser staje się niezastąpiony. Niwelator Nivel System wskaże idealne linie poziome, pionowe, skośne - to ogromne ułatwienie dla fachowców z branży gwarantując perfekcyjny efekt. Dość przydatnym w tego rodzaju pracach jest pionownik laserowy. Pionowa linia w dół i w górę przyda się do przenoszenia punktów z dołu na górę (np. przy ustalaniu punktów świetlnych, wystarczy rozrysować projekt na podłodze i przenieść punkty na sufit). Ponadto wiązka laserowa może być zatrzymana, a generowany punkt można swobodnie przemieszczać w lewo lub prawo, wokół osi niwelatora. Jest to przydatne przy lokalizacji i obsadzaniu punktów na ścianie, np. gniazdek elektrycznych. Nawet jeśli już wszystko jest gotowe: pomalowane i posprzątane, warto mieć przy sobie niwelator laserowy Nivel System. Pomoże on ustawić ogrodzenie w linii, wykonać podjazd z kostki brukowej czy założyć trawnik w ogrodzie. Zapewne przez kolejne lata użytkowania domu będzie potrzeba zawieszania obrazu, lustra czy półki na książki - nie trzeba wtedy stosować poziomic, brudzić ścian ołówkiem. Laser wskaże linie, a po montażu nie będzie śladu po pomiarach.

Zakładamy ogród z laserem NL500

Podobnie jak przy pracach drogowych, także i ogrodniczych (zakładanie ogrodów, trawników) bardzo ważne jest odpowiednie zniwelowanie terenu. W przeciwnym wypadku będziemy mieli do czynienia z punktowym gromadzeniem sie wody deszczowej, co w konsekwencji wpłynie na walory estetyczne ogrodu. Prac tych dokonamy za pośrednictwem niwelatora Nivel System NL 500 (niwelacja z płaszczyznami pochylonymi w dwóch kierunkach). W przypadku sadzenia drzewek, żywopłotów - na pewno przyda się możliwość pracy z wiązką pionową służącą do wyznaczenia linii wzdłuż. Dzięki tej opcji można posadzić np. tuje, a następnie każdej wiosny równo je podciąć. Wszystkie te czynności można będzie wykonać pod idealnie spoziomowaną płaszczyznę laserową Nivel System.

Układanie rurociągów, prace wod-kan z laserem NL500

Niwelator Nivel System z pewnością znajdzie zastosowanie przy budowie infrastruktury wodno-kanalizacyjnej. W tym przypadku będziemy pracować z płaszczyzną poziomą, pochyloną w jednym kierunku. Kolejne rury dokładane będą na bazie referencji lasera tworząc rurociąg z zadanym spadkiem. Płaszczyzna laserowa jednocześnie stanie się referencją dla czujnika maszynowego na ramieniu koparki. Operator obserwując wskazania tego czujnika na bieżąco kontrolował będzie głębokość wykopu, utrzymując jednocześnie założony spadek i eleminując jednocześnie uciążliwe przekopania. Przestawiając niwelator na pracę z wiązką pionową, mamy możliwość wyznaczenia linii wzdłuż której będziemy kopać wykop i układać rurociąg. W ten sposób niwelator sprawdzi się przy wszelkich pracach liniowych, gdzie utrzymywanie założonego kierunku jest sprawą kluczową. Po zasypaniu wykopu laser Nivel System będzie nadal niezbędny. Trzeba dostosować chodnik, ulicę czy parking do użytku publicznego. Laser będzie miał "pełne ręce roboty" - zarówno przy pracach poziomych jak i wzdłużnych (np. układanie krawężników).

Detektor NIVEL SYSTEM RD700 DIGITAL mm/cm z uchwytem

Czujnik laserowy z cyfrowym wyświetlaniem różnicy wysokości

• Uniwersalność - współpraca z wiązką laserową: czerwoną i zieloną
• Szeroki zakres odbioru wiązki lasera za pośrednictwem 90 mm wstęgi detektora
• Jeszcze wyższa dokładność pracy dostosowywana w zależności od potrzeb (±1mm, ±2mm, ±5mm)
• Jeszcze lepsza kontrola wykonanej roboty – czujnik przelicza i wyświetla konkretne wartości różnicy poziomu w milimetrach [mm]
• Możliwość zmiany jednostki pracy (mm, cm, cal)
• Wszystko w zasięgu wzroku – duży, czytelny wyświetlacz LCD (drugi wyświetlacz z tyłu czujnika), dodatkowy wyświetlacz LED do odczytu z dalszych odległości (np. przy odczycie z kabiny maszyny)
• Sygnały dźwiękowe różnic wysokości (różne poziomy głośności)
• Automatyczne wyłączanie po 30 min braku reakcji
• Solidne mocowanie na łacie laserowej za pomocą uchwytu (dostarczany z czujnikiem)
• Wysoka odporność na działania wody i kurzu, potwierdzone klasą IP67

• Czujnik Nivel System RD700
• Uchwyt czujnika na łatę
• Instrukcja obsługi czujnika

ZASTOSOWANIA:

• równanie terenu - niwelacja
• prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie - meble, zabudowy
• ogrodnictwo, rolnictwo

Nivel System Aluminiowy Statyw Z Głowicą Płaską SJJ1

• Wysokość minimalna ok. 0,97 m
• Wysokość maksymalna: ok. 1,60 m
• Ciężar: ok. 3 kg
• Głowica statywu: płaska (SJJ1), umożliwia łatwiejsze spoziomowanie niwelatora w każdym terenie.
• odporny na warunki atmosferyczne.
• Zastosowanie: do niwelatorów optycznych i laserowych.

Opis:

• Statyw aluminiowy SJJ1 idealnie nadaje się do niwelatorów optycznych jak i laserowych.
• Płaska głowica statywu.
• Wytrzymałe zaciski blokujące nowi statywu.
• Lekkie, aluminiowe nogi statywu.
• Wygodny pasek do przenoszenia statywu na ramieniu.
• Groty stopek wykonane z metalu, zapewniają wymaganą stabilność na każdym podłożu.

Łata laserowa niwelacyjna

NIVEL SYSTEM LS-24 o wysokości 2,4m

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu. Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

• Oferowana długość: 2,4 m

W pomiarach niwelacyjnych łaty stanowią element odczytowy, za pomocą którego ustalana jest wysokość lub różnica wysokości pomiędzy punktami. Dokładność wykonania opisów na niej i solidność konstrukcji mają ogromny wpływ na końcową dokładność niwelowanych punktów. Z kolei wysoka jakość wykonania (połączenia mechaniczne, blokady teleskopowe) decydują o trwałości produktów i ich bezawaryjności. W ofercie znajduje się pełny wachlarz łat niwelacyjnych - od precyzyjnych łat inwarowych do niwelacji precyzyjnej przez tradycyjne łaty drewniane, aluminiowe teleskopowe do specjalnych łat laserowych z podziałem milimetrowym.

• do różnych zadań - łaty inwarowe do niwelacji precyzyjnej, łaty drewniane do dokładnej niwelacji punktów osnowy, łaty aluminiowe i fiberglassowe z opisem typu „E” z jednej strony i podziałką milimetrową z drugiej do szybkiej niwelacji na budowach, łaty specjalne do współpracy z niwelatorami laserowymi, długości od 2,4 m do 7 m - do wyboru, do koloru!
• zawsze w pionie - łaty przystosowane do libelli pudełkowych
• wygoda działania - teleskopowe łaty aluminiowe szybko się składają/rozkładają i z łatwością mieszczą się w bagażniku samochodu osobowego
• odporne na warunki atmosferyczne - zarówno łaty drewniane, jak i aluminiowe są odporne na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewniają wysoką precyzję pomiarów
• ochrona przed uszkodzeniami i zabrudzeniami - łaty sprzedawane są przeważnie w pokrowcach ochronnych

Łata laserowa Nivel System LS-24 to poręczna, wytrzymała łata do pomiarów klasycznych. Wysoka jakość wykonania zapewnia bezproblemowe długookresowe użytkowanie.

Dwuelementowa, teleskopowa konstrukcja sprawia że transport łaty po złożeniu jest bezproblemowy.

Parametry techniczne:

Długość łaty: 2,4 m

Waga łaty: 1 kg

Długość łaty po złożeniu: 1,5m

W zestawie otrzymasz:

• Łata laserowa NIVEL SYSTEM LS-24
• Pokrowiec na łatę
