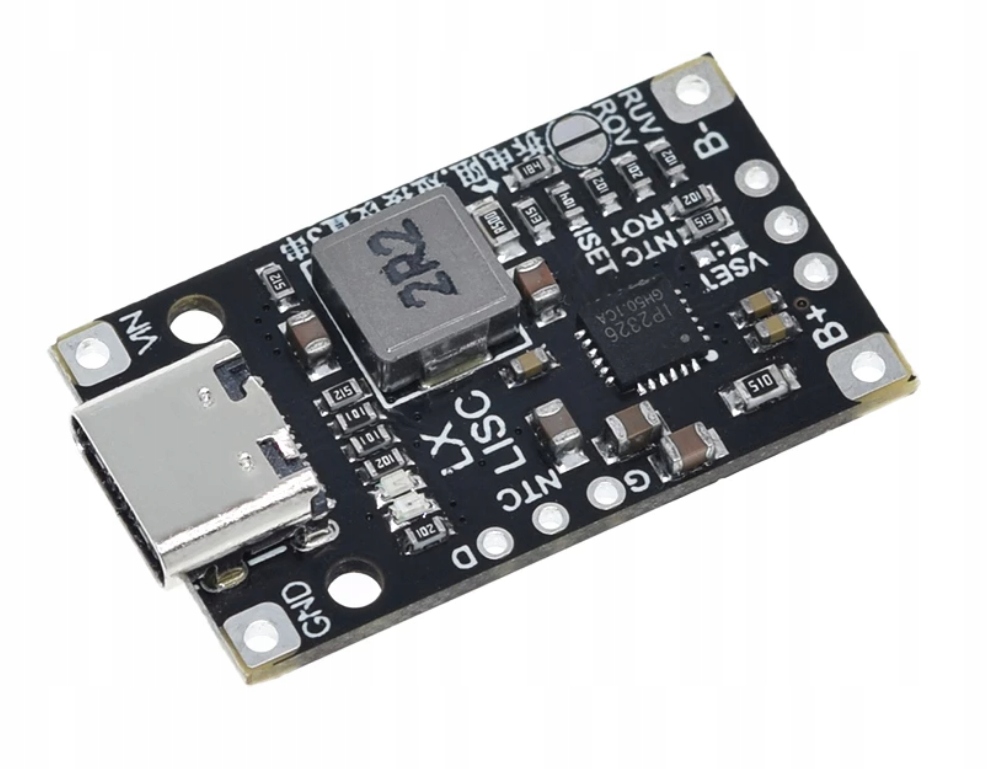

Зарядное устройство и балансир для литий-ионных аккумуляторов 15 Вт BMS 2S (8,4 В) USB-C / 0067
613 ₽
12 шт. в наличии
6 монет. кэшбек
Страна доставки: из Польши
Стоимость доставки: от 990 ₽
Срок доставки: от 12-20 дней
Характеристики
Описание
Отзывы
Как сделать заказ
Доставка и оплата
Гарантии и возврат
Характеристики
Identyfikator produktu
12749395166
Stan
Nowy
Model
BMS-2S-BALANCED-USB-C
Rodzaj
ładowarka
Producent
chn
Ilość cel
2S lub 3S (przeróbka)
Max prąd ładowania
1,5A
Napięcie wejściowe
USB-C
Wsparcie szybkiego ładowania
QC
Описание
Moduł uniwersalny zarządzający pracą akumulatora 2S (po przeróbce również 3S)
Balancer i ładowarka QC z USB-C
USB-C - 2S 8,4V (3S 12,6V)
Cechy:
- przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
- moduł można zasilić ładowarką QuickCharge w celu szybszego ładowania ogniw
- prąd ładowania max: 1,5A (do ustawienia rezystorami)
- funkcja balansowania napięcia cel 2S (nie działa dla 3S)
- napięcie ładowania: max. 8,4V dla 2S (12,6V dla 3S) (do ustawienia rezystorem)
- sprawność do 94%
- moc: 15W
- wersja: v2
- regulowany limit czasu ładowania
- zabezpieczenie overvoltage wejścia
- zabezpieczenie undervoltage wejścia
- zabezpieczenie naprądowe wyjścia
- zabezpieczenie overvoltage wyjścia
- zabezpieczenie przed zwarciem wyjścia
- masa: 2,80g
- rozmiar modułu: 32x18x4mm
UWAGA!
Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.
Nastawa parametrów pracy:
VSET: nastawa rezystorem maksymalnego napięcia ładowania ogniw
- 1k: 8,1V 2S (12,3V dla 3S)
- 68k: 8,2V 2S (12,4V dla 3S)
- 120k: 8,3V 2S (12,5V dla 3S)
- brak: 8,4V 2S (12,6V dla 3S) - fabrycznie
ISET: nastawa rezystorami prądu ładowania ogniw (dwóch rezystorów równolegle - patrz schemat poniżej)
- 180k: 0,5A
- 90k: 1A
- 75k: 1,2A
- 60k: 1,5A
Prąd wyjściowy to wynik: 90000/rezystancja.
ROT: limit czasu ładowania
- 68k: 4h
- 100k: brak limitu - fabrycznie
- 120k: 12h
- brak: 24h
NTC: można podłączyć dodatkowo termistor NTC o parametrach B=410, Rn=82k
LED:
- czerwona: sygnalizacja pracy
- niebieska: ładowanie
- niebieska gaśnie gdy naładowano ogniwa
- niebieska miga gdy wykryto błąd (brak połączenia, nieprawidłowe podłączenie)
Opis podłączenia:
B+: podłączyć do bieguna dodatniego pakietu
BM: podłączyć do plusa pierwszej celi i minusa drugiej celi - (TYLKO DLA PAKIETU 2S)
B-: podłączyć do bieguna ujemnego pakietu
VIN: wejście ładowarki (USB-C)
GND: minus ładowarki (USB-C)
NTC / GND: opcja do podłączenia termistora NTC
Aby podłączyć obciążenie, należy użyć dodatkowo zabezpieczenia PCM 2S lub 3S odpowiednio do swojego ogniwa gdyż ten moduł nie posiada zabezpieczenia przed nadmiernym rozładowaniem ogniw.
W tym celu pod punkty B+ i B- podłączamy nasz dodatkowy moduł PCM i dopiero z niego odbieramy obciążenie.
Wymiary PCB:
Przeróbka na 3S:
UWAGA: w trybie pracy 3S moduł nie ma funkcji balansu ogniw, należy stosować zewnętrzny moduł!
Do pracy w 3S należy zlutować zworkę i odlutować rezystor zgodnie ze schematem poniżej.
